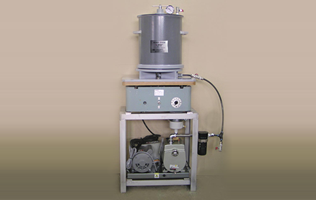

真空脱気・含浸装置 -V-POTⒸ

メクラ穴や深い貫通穴などがある電子機器部品や精密機器部品。
深い穴内部に電解液が浸入しないので、電気めっきが不可能です。
SKKのV-POTⒸは、シンプルな機構で部品穴内部に電解液や処理液を短時間で含浸します。
その後に、部品をバレルに移して電気めっきするだけなので、めっき槽全体を真空にするなどの大がかりな装置は一切不要です。
The inside of blind hole or deep concavity of most metallic parts can not electroplate due to the air pocket.
SKK's V-POTⒸ solves this problem perfectly with minimum processing times.

V-POTⒸ標準品仕様　Specification

装置寸法(mm)
Dimension

1260高（1350max.）height
550巾（700max.）width
360奥行 depth

外カマ寸法　(mm)　
Outer-pot Size

340φｘ330H

内カマ寸法 (mm)
Inner-pt Size

268φｘ283H

振動機 Vibrator

VP-150 (100V-2.8A)

真空ポンプVacuum Pump

100V - 0.4KW
150L/min (排気速度)

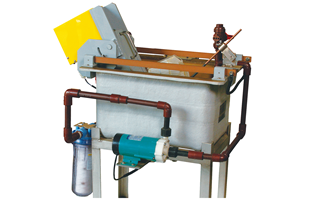

噴流式 傾斜/水平 めっき装置 HOBJETⒸ

厳しい品質を要求される少量多品種の電子部品の表面処理
噴流式めっき装置HOBJETⒸが解決します。

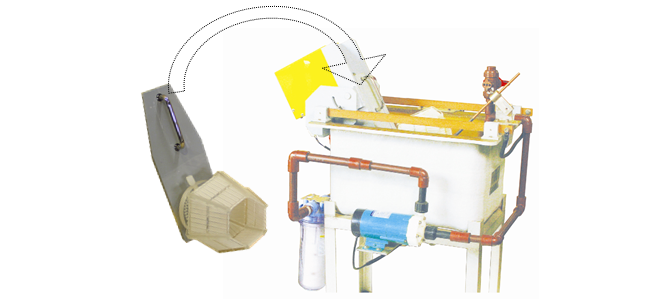

カセット方式なので、前処理からめっき、後処理まで槽間の移動もラクラク。
少量の試作から、量産まで幅広い応用が可能
SKK's HOBJET is an unique barrel plating system. You can select horizontal or oblique barrel unit
in a second.
The circulated electrolyte makes sure deposit uniformity and excellent properties.
HOBJET can provide for your laboratory use or commercial production.

HOBJETⒸ 標準仕様 Specification

槽材質
Material

FRP成型槽
FRP Cast Tank

槽寸法
Dimension

350ｘ450ｘ300mmH

液容量
Tank Volume

30L　（液高=190mmH）
Submersion line=190mm)

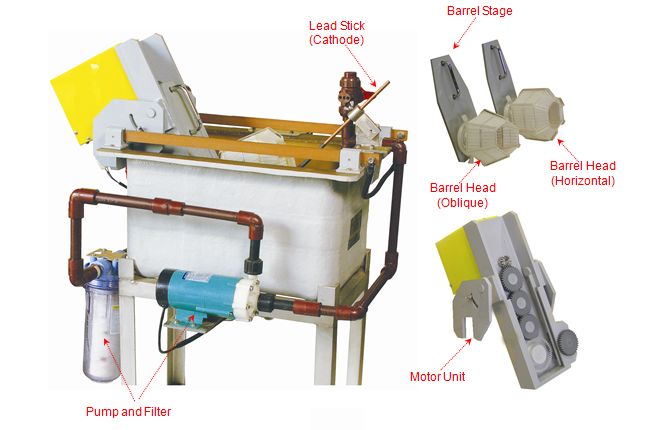

付属部品
Accessories

変速モータ付架台 Variable Speed Motor Unit
ポンプ(MD-30) Seal-less Pump (MD-30)
濾過フィルターユニット Filter Unit
バレルテーブル  Barrel Stage
傾斜バレルヘッド Oblique Barrel Unit
リードスティック Laed Stick (Cathode Bar)

HOBJETⒸの特長

1. 噴流機構

めっき液をバレル内部に噴射、液濃度を均一化
濾過フィルターで常時濾過
めっき品質の改善と厚さバラツキの減少
2. 傾斜/水平バレル

部品形状に合わせて傾斜/水平バレルヘッドが選択できる
部品変形がない
蓋なし方式なので、挟まりが発生しない
3. 作業性

カセット式で着脱が簡単にできる
前後処理はバレルテーブルのまま作業できる
処理中のサンプリングが容易にできる
4. バレルヘッド

バレルヘッドは自由に交換ができる
オプションでバレルヘッドのサイズが選択できる
5. リードスティック

リード（カソード）先端はネジ式で交換ができる
